설계사양


1. 치수공차

치수범위(DIM.) 일반공차(TOL.) 특별공차(TOL)
1~12 mm ±0.2 mm  ± 0.13 mm
13~25 mm ±0.25mm ± 0.15 mm
26~50 mmm ±0.35 mm ± 0.2 mm
51~75 mm ±0.5 mm ± 0.25 mm
76~100 mm ±0.7 mm ± 0.3 mm
101 mm 이상 ±0.75% ± 0.35 %

2. 각도공차

형상 일반공차 특별공차


 ± 1° ± 1/2°


 ± 2°  ± 1°


 ± 2°  ± 1°

3. 평면도 및 진직도 상기 치수공차와 동일

4. 동심도 관리
- 일반적으로 25.4mm (1")당 0.13mm (0.05") 이내의 동심도 관리 가능
- 흔들림 양은 길이가 내외경 각각에 대해 2배를 초과할 경우 진직도의 벗어난 양이 반영됨

5. 진원도

직경 측정치 합계
0 ~ 12 mm 0.25 mm
13 ~ 25 mm 0.35 mm
26 ~ 50 mm 0.50 mm
50 mm 이상일 때는 추가로 공차가 적용됨

6. 중량과 크기 제한

중량 크기
Max. 100kg 1,000x,1000x1,000mm

7. 최소 모서리 반지름

금속 비철 금속
0.3 mm 0.18 mm

8. 표면조도

금속 비철 금속
90~125  RMS 63~100 RMS

9. 권장하는 형상 참고도

1) 구멍의 깊이 권장 치수
Dia. 또는  Sq. 막힌구멍 깊이 관통구멍 깊이
2~4 mm h < dx0.6 H < Dx1.0
5~6 mm h < dx1.0 H < Dx2.0
7~10 mm h < dx1.6 H < Dx3.0
11 mm 이상 h < dx2.0 H < Dx4.0
형상

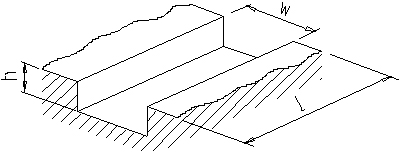

2) SLOT의 권장 치수
만약 w > 3.0 mm (.120") 이고
ℓ>2w일때 ℓ<2w일때
h < 2w h < 3w
※ h가 1.0 mm 이하일때 w의 가능한 최소값은 1.3 mm (0.051") 이상을 권장함

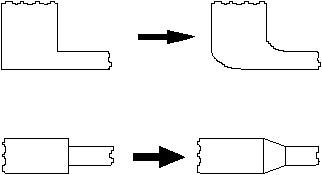

3) 두께의 급격한 축소 피할것



4) 중자는 쉽게 분리되도록 설계

5) 예리한 모서리를 피할 것

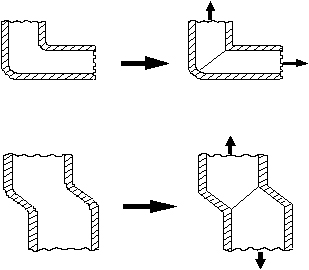

6) 각진 구석은 피할것


7) 글씨는 음각보다 양각을 권장함

8) 교차되는 부분이 한군데로 모이지 않도록 설계
